世界中の産業施設、商業ビル、配電システムにおいて、単相デジタルパネルマウントAC電圧計は、正確な電圧測定値を毎日提供すると信頼されています。オペレータは、安全な動作条件を維持し、敏感な機器を保護するためにこれらの機器を信頼しています。しかし、めったに聞かれない質問があります。その答えはあなたが思っているよりも憂慮すべきものかもしれません。
現代の送電網はさまざまな障害の影響を受けます。最も被害をもたらすのは瞬間的な過電圧です。これは、数ミリ秒から数秒続く短い電圧のスパイクです。近くでの落雷、大きな誘導負荷のスイッチング、または送電網上の他の場所での障害はすべて、これらの危険なイベントを引き起こす可能性があります。単相デジタル パネル マウント AC 電圧計が電圧を検出できない場合、その影響は運用全体に波及する可能性があります。
でゴメロン、当社は15年以上、世界市場向けにエネルギーメーターとデジタルパネル計器の製造に費やしてきました。私たちの経験によると、多くの施設管理者やエンジニアは、パネル メーターがライン上で起こっているすべてを捉えていると考えています。しかし、その仮定は正当化されるでしょうか?
瞬間的な過電圧は珍しいことではありません。これらは、ほとんどのオペレーターが認識しているよりも頻繁に発生します。これらのイベントを捕捉するメーターとそれを見逃すメーターの違いは、多くの場合、応答時間という 1 つの仕様に帰着します。
従来のアナログ電圧計には固有の制限があります。可動コイルは読み取り値を示すために機械的な動きを必要とするため、自然な減衰が生じ、急速な変化に対する応答が遅くなります。これにより、ディスプレイ上の短期間の変動が平滑化されますが、オペレーターが短期間の過電圧イベントを認識しないことも意味します。
デジタルメーターは動作が異なります。入力電圧を離散的な間隔でサンプリングし、それらのサンプルをデジタル値に変換して、結果を計算して表示します。サンプリング レートと処理速度によって、瞬間的な過電圧を捉えるか完全に見逃すかが決まります。
次の表は、応答時間の違いが瞬間的な過電圧の検出にどのような影響を与えるかを示しています。
| 応答時間 | 一時的なイベントをキャプチャ | 一般的なアプリケーションの適合性 |
|---|---|---|
| 1秒以上 | 最小限 — ほとんどの瞬間的なスパイクは完全に見逃されます | シンプルな存在表示、低重要度監視 |
| 500ミリ秒～1秒 | 限定的 — 長期間のイベントのみをキャプチャします | 一般的な電力監視、非敏感な機器 |
| 200ミリ秒～500ミリ秒 | 中程度 - いくつかのスイッチング過渡現象を検出します | 中程度の感度を備えた産業用アプリケーション |
| ≤ 200ミリ秒 | 高 — 瞬間的な過電圧の大部分を捕捉します | 機密機器の保護、品質保証 |
| < 50 ミリ秒 | 優れた - ほぼリアルタイムの検出 | 重要なインフラストラクチャ、実験室レベルのモニタリング |
市場にある標準的なデジタル パネル メーターの多くは、応答時間が 1 秒を超えています。その間、下流の高感度電子機器が累積的または即時的な損傷を受けている場合でも、有害な過電圧スパイクが測定器にまったく気付かれずに発生したり消えたりする可能性があります。
メーターの応答時間が比較的速い場合でも、別の考慮事項があります。ほとんどのパネル メーターは、デジタル表示を固定速度 (通常は 1 秒あたり 2 ～ 5 回) で更新します。 50 ミリ秒続く電圧スパイクは、電源にストレスを与えたり、半導体コンポーネントを損傷したりするのに十分な長さですが、表示の更新の間に簡単に発生し、読み出しに痕跡が残りません。
だからこそ、単相デジタルパネルマウント交流電圧計定常状態での表示精度だけでは判断できません。その価値の本当の尺度は、現実世界の動的な条件下、つまり信頼できる情報が最も必要な瞬間にどのように機能するかにあります。

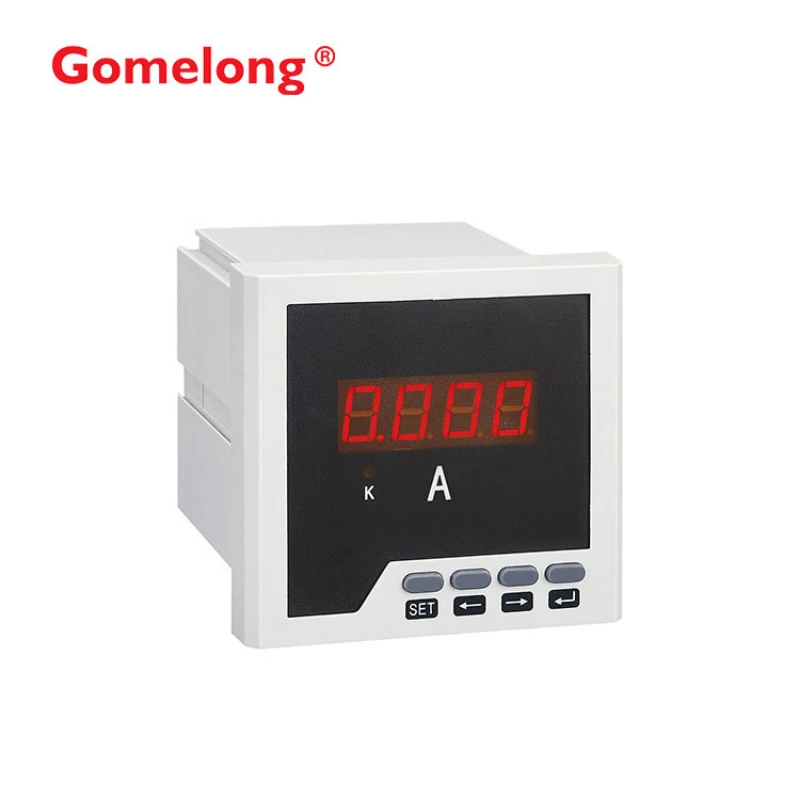

ゴメロン は、これらの実際的な課題を念頭に置いて、単相デジタル パネル マウント AC 電圧計シリーズを設計しました。当社の機器は高度な AC サンプリング技術を利用して電力網の電圧を測定します。パネルのキーから直接アクセスできるプログラム可能なパラメータにより、オペレータはアプリケーションの特定の要求に合わせてメーターを設定できます。また、防振構造、高精度、安定性を考慮して設計されており、高調波歪みの激しい環境でも実効的な交流値を測定できます。
瞬間的な過電圧が 1 つだけ検出されないだけでは、直ちに観察できる影響が生じない可能性があります。しかし、時間の経過とともにリスクが蓄積され、その結果が予期せぬ形で現れる可能性があります。
最新の産業用制御システムは、プログラマブル ロジック コントローラー (PLC)、可変周波数ドライブ (VFD)、電源、マイクロプロセッサー ベースのデバイスなど、精密な電子コンポーネントに依存しています。これらのコンポーネントには特定の電圧許容差があります。過電圧イベントに繰り返しさらされると、たとえそれが数ミリ秒しか続かなかったとしても、コンデンサの劣化が加速し、半導体接合部が劣化し、電源モジュールの故障率が増加します。
検出されなければ、文書化はできません。文書がなければ、機器の故障と上流の電力品質の問題を関連付けることはできません。その結果、予防的な保護ではなく事後的なメンテナンスが行われ、長期的なコストが大幅に増加します。
品質保証や規制遵守のために電圧傾向を追跡する施設では、過電圧イベントを見逃すとデータ記録にギャップが生じます。検出されない電圧変動が発生した生産稼働では、記録されたデータに基づいて仕様内にある出力が生成される可能性がありますが、生産中の実際の電気環境では話が異なります。
機器の損傷やデータの整合性に関する懸念のほかに、安全性への影響もあります。一部のアプリケーションでは、持続的または繰り返しの過電圧状態が絶縁システムにストレスを与え、負荷がかかった状態でアーク放電や機器の故障が発生するリスクを高める可能性があります。警告サインを見たことがないオペレーターは、予防措置を講じることができません。
慎重に設計された単相デジタル パネル マウント AC 電圧計は、複数の機能層を通じてこれらのリスクに対処します。ゴメロンは、X、K、D、S の 4 つの異なるシリーズを提供しており、それぞれが異なるアプリケーション要件に合わせて設計されています。
シリーズ X は、電流、電圧、電力、周波数、力率の完全な電気パラメータ測定を直接表示し、精度クラス 0.5 を提供します。シリーズ K は、3 つのアナログ量送信出力 (4 ～ 20mA) と、Modbus-RTU プロトコルを備えたオプションの RS485 通信インターフェイスを追加します。シリーズ S には、リレー出力機能と RS-485 ポート経由の遠隔信号によるプログラム可能なアラーム機能が導入されており、異常な電圧状態が発生したときに、見落とされる可能性のある値を受動的に表示するのではなく、メーターがオペレーターに積極的に警告できるようになります。
さらに、Gomelong の各単相デジタル パネル マウント AC 電圧計は、高コストの IC チップを使用した高品質 LED ディスプレイを備え、最大 100,000 キーストロークに耐えるプログラミング ボタンを備えています。パネル構造には、酸、アルカリ、高温、腐食に耐性のある輸入された高分子化合物が使用されており、厳しい産業環境でも信頼性の高い動作が保証されます。
アプリケーション向けの単相デジタル パネル マウント AC 電圧計を評価する場合、特定の技術仕様は、瞬間的な過電圧イベントを検出する能力について有意義な洞察を提供します。
| パラメータ | 標準製品 | 過電圧検出の意味 |
|---|---|---|
| 精度クラス | 0.5 | 通常の条件下での信頼できる測定忠実度 |
| 周波数範囲 | 45～65Hz | 世界の電力システムをカバー（50Hz/60Hz） |
| 測定方法 | ACサンプリング技術 | 入力波形のデジタルサンプリング |
| プログラム可能なスケーリング | フロントパネルのキー調整可能 | 現場での柔軟な比率構成 |
| 通信プロトコル | Modbus-RTU (RS485) | リモート監視とアラームの統合 |
| アラーム機能 | あり（シリーズS） | 電圧異常をアクティブに通知 |
| 表示タイプ | LED、4桁 | 視認性の高いリアルタイム読み出し |
ゴメロン にとって、これらの仕様はデータシート上の単なる数値ではなく、信頼性の高い動作を保証するために行われた実際のエンジニアリング上の決定を表しています。当社の単相デジタル パネル マウント AC 電圧計計器は、ISO 9001 品質管理および ISO 14001 環境管理認証を取得した施設で構築されています。このメーターは、CE、ROHS、CCC、CMC 測定ライセンスに加え、品質輸出ライセンスも取得しており、国際規格への準拠を確認しています。
過電圧を検出するメーターは貴重です。誰かにそれを知らせるメーターは欠かせません。 Gomelong は、Modbus-RTU プロトコルを使用したオプションの RS485 通信を通じてこの要件に対処し、PLC、産業用制御コンピュータ、および監視制御システムとの統合を可能にします。過電圧イベントが発生すると、その情報はログに記録され、HMI 画面に表示され、自動応答をトリガーするために使用されます。表示更新の間に失われるだけではありません。
メーターはフィールドプログラムも可能で、オペレーターは専用のソフトウェアや接続されていないプログラミング機器を必要とせずに、フロントパネルから比率パラメータを直接調整できます。この機能により、システム構成が時間の経過とともに変化する場合のコミッショニングと変更が簡素化されます。
A1: 適切な応答時間は、特定のアプリケーション要件によって異なります。商業ビルにおける一般的な電力監視の場合、長時間にわたる過電圧イベントを検出するには、500 ミリ秒から 1 秒の応答時間が許容される場合があります。ただし、敏感な電子機器、可変周波数ドライブ、または自動制御システムを含む産業用アプリケーションの場合は、200 ミリ秒以上の応答時間を強く推奨します。多くの標準的なデジタル パネル メーターは 200 ～ 500 ミリ秒の速度で表示を更新します。これにより、電圧の変化が表示値にどれだけ早く反映されるかが決まります。表示更新レートと測定サンプリング レートは関連していますが、異なる仕様であることに注意することが重要です。短時間の電圧変動でも機器のストレスやデータ破損を引き起こす可能性がある重要なアプリケーションの場合は、表示更新サイクルに関係なく通知を提供するプログラム可能なアラーム出力を備えたメーターを検討してください。既存の監視システムがこのレベルの応答性を提供できない場合は、敏感な分岐回路に専用のアラーム機能付きメーターを追加することで効果的な解決策が得られる可能性があります。
A2: デジタル サンプリングは必要ですが、信頼性の高い瞬間過電圧検出には十分ではありません。重要な要素は、サンプリング レート (メーターが電圧を測定する頻度)、処理アルゴリズム (サンプリングされた値が表示される測定値に変換される方法)、および短期間のイベントを除外する可能性がある内部平均化またはダンピングの存在です。一部のデジタル メーターは、安定した表示を生成するために、数サイクルにわたる複数のサンプルを意図的に平均し、短期間の過渡イベントが表示されないようにするものがあります。他のメーターは、高速でサンプリングしても、表示を更新する間隔がはるかに遅い場合があります。単相デジタル パネル マウント AC 電圧計が過渡現象を捕捉しているかどうかを判断するには、サンプリング レートと実効応答時間の両方についてメーカーの仕様を参照してください。これらの仕様が明確に文書化されていない場合、メーターは過渡検出を優先して設計されていない可能性があります。プログラム可能なアラーム出力と通信機能を備えたメーターは、オペレーターに頼って一時的な表示の変化を観察するのではなく、ほぼリアルタイムでイベントを報告できるため、一般に過電圧監視に適しています。
A3: 標準電圧計は主に、通常の動作条件下で定常状態の電圧値を測定および表示するように設計されています。通常、彼らのエンジニアリングの優先事項には、公称電圧での精度、ディスプレイの読みやすさ、長期的な信頼性が含まれます。過電圧監視には、電圧変化へのより迅速な応答、設定可能なアラームしきい値、限界外イベントのログ記録または通信、過電圧状態に伴うことが多い電気ノイズの存在下でも確実に機能する機能など、明確な要件が追加されます。過電圧監視を目的としたメーターは、通常、ユーザーが調整可能な上限および下限アラーム設定値、報知用のリレーまたはトランジスタ出力、および制御システムと統合するための通信ポート (Modbus を備えた RS485 など) を備えています。たとえば、Gomelong は、電流の制御と検出を必要とする電力システムや鉱山企業向けに特別に設計されたシリーズ S のプログラム可能なアラーム メーターを提供しています。これらのメーターは、さまざまな電気パラメーターを高精度で測定でき、RS-485 ポートを介して遠隔信号化を実現します。標準メーターと過電圧監視メーターのどちらを選択するかは、最終的には保護対象の機器の価値と、特定のアプリケーションにおける検出されない過電圧イベントの影響によって決まります。
既存の電圧監視が適切であると結論付ける前に、現在の設定の簡単な評価を実施することを検討してください。
1. 応答時間の検証 — メーターのデータシートで応答時間の仕様を確認します。提供されていない場合は、メーカーに直接お問い合わせください。仕様が欠落しているということは、多くの場合、高速応答が設計の優先事項ではなかったことを示しています。
2. サンプリング方法の確認 — メーターが真の実効値測定、平均応答測定、または別の方法を使用しているかどうかを理解します。 True RMS メーターは通常、歪んだ波形条件下でより正確な測定値を提供します。
3. アラーム機能のチェック — 電圧が事前に設定されたしきい値を超えたときに、メーターがアラームをトリガーしたり、信号を出力したりできるかどうかを判断します。これがなければ、オペレーターによるリアルタイムの観察に完全に依存することになります。
4. データログ評価 — メーターが最小値と最大値を記録できるかどうか、またそのデータを中央システムに通信できるかどうかを確立します。 RS485 通信および Modbus-RTU プロトコルを備えた単相デジタル パネル マウント AC 電圧計は、絶縁型デジタル ディスプレイよりも大幅に優れた診断価値を提供します。
5. 環境適合性 — メーターが施設内の環境条件に適合していることを確認します。極端な温度、湿度、振動、高調波歪みはすべて、測定の精度と信頼性に影響を与える可能性があります。 Gomelong メーターは、酸、アルカリ、高温、腐食に耐性のある輸入高分子化合物で作られたパネルを特徴とし、厳しい条件に耐えられるように設計されています。
単一の機器ではすべての電気的異常を捉えることはできません。ただし、通信機能、プログラム可能なアラームしきい値、および文書化された高速応答特性を備えた単相デジタル パネル マウント AC 電圧計を導入すると、システムの電圧動作を理解するための基盤が得られます。複数のこのようなメーターが施設全体に分散されている場合、それらの組み合わせデータにより、繰り返し発生する過電圧イベントに関連する特定のプロセスや時刻などのパターンが明らかになる可能性があります。これらのパターンは、低速で独立した測定デバイスでは見えないままです。
タイトルで提起された質問 — 単相デジタル パネル電圧計が瞬間的な過電圧を見逃したらどうなるでしょうか? —それは単なる仮説ではありません。世界中の何千もの施設で、それが毎日起こっています。電圧スパイクはミリ秒単位で現れたり消えたりします。秒単位で更新を表示します。これら 2 つのタイムライン間のギャップによって、問題が文書化されるか目に見えないかが決まります。
電圧監視機能を評価する最適な時期は、予防可能な障害が発生した後ではなく、発生する前です。既存のメーターの仕様を慎重に見直し、ギャップが存在する場合は戦略的にアップグレードすることで、電気インフラの理解と保護の方法を変えることができます。
とゴメロンの範囲単相デジタルパネルマウント交流電圧計基本的な測定（シリーズ X）からアナログ出力（シリーズ K）、プログラム可能な警報機能（シリーズ S）に至るまで、オペレータや施設管理者は、特定の監視要件や予算の考慮事項に合わせたオプションを利用できます。当社のポートフォリオのすべての製品は、ISO 認定施設で製造されており、CE、ROHS、および CCC 認定に裏付けられ、技術革新と顧客の成功に尽力する企業によってサポートされています。
